铝合金阳极氧化膜无氟封孔剂
张永光,陈俊
华东冶金学院(243002)
摘要: 研究了铝合金阳极氧化膜不用氟化物、宽温封闭新工艺(FFSS)。实验结果表明温度范围可放宽为25~98℃;金属离子的浓度可低至0.2 g/L;SO42-允许浓度可高达10 g/L。工业应用显示这种封孔剂最大的优点是在达到ISO 3210优质封闭标准的基础上彻底根除粉霜,并且槽液易于管理,只要按产量补充FFSS(约2 kg/t),便可维持正常生产,不需经常分析、调整槽液。
1前言
为了提高铝材的耐蚀性,人们一直重视铝的阳极氧化工艺,特别是封闭工艺的研究。目前主要有热封闭和冷封闭两种方法。热封闭是传统的方法,它能耗高、处理时间长、表面易起霜,但它没有氟化物污染环境,特别是封大于25µm的厚膜,较冷封闭可靠。冷封闭速度快、温度低,但由于使用了易污染环境的氟化物作封闭促进剂,限制了它的应用。这种槽液除了对水质要求严(因Ca2+、Mg2+消耗F),耐Al3+、SO42-等杂质离子能力差外,最大问题是槽液的F-比Ni2+消耗快,溶液浓度范围窄,故需频繁分析、调整槽液。为此人们研究了耐SO42-的添加剂,有缓冲F-、H+能力的槽液,但槽液本身的问题没解决,仍靠精心管理和细心操作来稳定封孔质量。封闭粉霜也是这两种封闭工艺都没有彻底解决的问题,稍一过封闭就易产生粉霜,国内铝型材封孔合格率仅在60%左右。
经过多年的试验,研制出一种不含氟化物的封孔槽液配方,经生产应用表明,兼有热封孔的易管理、封厚膜能力强及冷封孔的温度低、速度快等优点。
2实验
本实验采用LD31( 6063)铝材作试样。
试验的样品按常规方法在硫酸电解液中阳极氧化,在添有添加剂的Ni-Sn双盐电解液中电解着色。
封孔质量的评定按ISO 3210酸溶试验进行。
3结果与讨论
3.1封孔剂的基本组成
氧化膜的水化作用、金属离子在膜孔中的水解、槽液中的物质与膜的化学反应,是封孔的三种途径,它们相互促进和制约,实现了封孔过程。热封孔主要依靠膜的水化作用,冷封孔是靠F-和孔表面的正电荷,加速Ni2+等金属离子入孔,并与膜反应生成封孔物Al(OH)F2和OH-促进金属离子的水解作用。依据上述认识和膜孔的表面化学原理,用正交设计的方法,对可能起作用的无机物、表面活性剂及有催化反应性能的物质进行了反复筛选,优化出了不含氟化物的封孔剂(以下简称FFSS):
金属(Ni、Co、Zr等)盐 1~5 g/L
封闭稳定剂 2~10 g/L
封闭稳定剂(金属盐) 2.0~2.5 g/L
金属盐可以是镍、钴、锆等金属的硫酸盐或醋酸盐,不宜使用它们的硝酸盐和盐酸盐。考虑到成本,在镍盐的基础上少量添加钴盐较为可取。
封闭稳定剂是多组分的溶液,主要含有pH值缓冲剂(六次甲基四胺等)、表面活性剂(有机硅类)以及少量促进水化、水解、化学反应、抑制粉霜的物质。各种物质的种类和数量由正交实验确定。
3.2槽液中稳定剂、金属盐重量比的确定
镍离子在膜孔中的水解作用、稳定剂与膜的化学反应均能起封孔作用。实验表明单独使用镍盐或稳定剂封孔效果均不理想。当两者配合使用后封孔效果有明显提高。为了充分发挥它们的协同作用,对它们之间的最佳比例进行试验。固定醋酸镍浓度为5g/L,配制一系列稳定剂/醋酸镍不同比例的溶液,再固定如下条件:pH=6.6,t=35℃,封孔时间=15min。实验结果见图1。

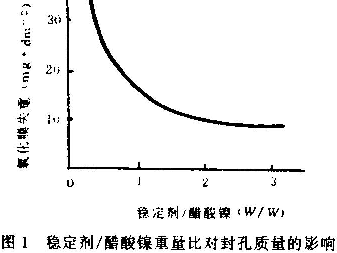

由图1可见,随稳定剂含量增加,封孔质量有明显提高;比值超过1.8时,氧化膜失重趋于平缓。生产中按稳定剂:醋酸镍:硫酸钴=2.0:1.0:0.1的比例配制封孔剂。
3.3封闭工艺的影响
按3.2确定的组成配制封孔剂,封孔剂中金属离子含量为80 g/L。按一定比例稀释封孔剂,研究封孔剂含量、封孔温度及封孔时间对封孔质量的影响,见图2、图3、图4。

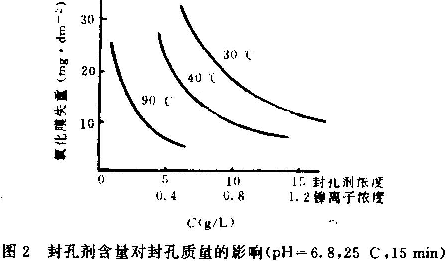

由图2可见在30~90℃范围内,随封孔剂浓度增加,封孔质量均有提高。封孔剂浓度增加到一定程度后,再多加封孔剂,封孔效果提高缓慢。槽液温度不同,最佳浓度不同。温度越高,封闭速度快、质量好且最佳浓度值低。现场使用表明,在25~45℃时,控制镍离子浓度0. 8~1.2g/L(相当于封孔剂10~15g/L);在45~75℃时,控制镍离子浓度0.4~0.8 g/L(相当于封孔剂.5~10 g/L);75℃以上控制镍离子浓度0.2 g/L(相当于封孔剂2.5g/L),均可获得满意的封闭效果。

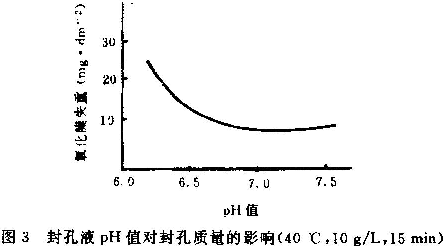

图3表明,pH值在一定范围内,封孔质量较好;在此值前后均较差。这是因为pH值低时,不利于镍的水解反应;pH值过高,金属离子不稳定,会在溶液中水解成氢氧化物絮状沉淀。适宜的pH值可控制在6.8左右。若封孔温度低,可将pH值升至7.5(25℃);若封孔温度高,最低可降至6.0左右(90℃)。

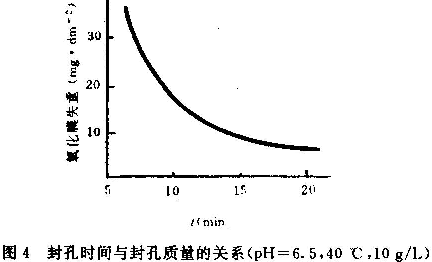

图4表明,封孔开始阶段,封闭速度很快。随着封闭时间的增加,水化作用趋于完全,15 min后曲线趋于平缓,达到完全封闭。温度升高、镍离子浓度提高都能加快封孔速度。
3.4杂质离子对封孔质量的影响
封孔槽液中常见的杂质离子有Ca2+、Mg2+、Al3+及SO42-。Ca2+、Mg2+主要来源于用水,硬水中的Ca2+、Mg2+主要是碳酸盐,溶解度低,为考察Ca2+、Mg2+的影响,分别用纯水及CaCO3、MgCO3饱和的硬水配制封孔液进行对比实验。结果表明它们的酸溶失重(ISO 3210)差异在实验误差内。说明硬水对封闭质量也没有影响。故该封孔剂对水质要求不高,可使用自来水或地下水配制。
Al3+及SO42-除了从着色槽、氧化槽带入封孔槽外,封孔过程也会从膜孔中释放出SO42-和Al3+。这是由于发生水化作用时孔壁溶解所至。
由于Al3+积累到一定浓度时,便会水解成氢氧化铝。用纯水及Al(OH)3饱和水溶液配制封孔液进行对比试验,实验表明在这种情况下铝离子对封孔没有影响。实际生产中发现槽液长期使用后,铝的水解产物集合成絮团,飘在槽液表面,只要定期清理便可。
为了研究硫酸根对封孔质量的影响,人为地向封孔槽液中添加H2SO4并用氨水调整pH值后进行封孔试验,试验结果见图5。
由图5可见,只要硫酸根浓度不超过10 g/L,不会对膜的封闭产生不良影响。若发现硫酸根对封孔质量有影响时,可通过提高温度参数消除,从而保证槽液长期使用而无需更换。
3.5关于封闭粉霜的问题
热(或冷)封孔往往显示出封孔质量越好,粉霜越严重。金属氟化物封孔时,孔中反应产物AlF63-会移到固液界面,与界面上的Ni2+、Al3+等形成粉霜,从而影响了铝材的外观质量。膜的水化反应显示溶解的Al3+扩散到表面发生水化作用会形成网络状结构的粉霜。如何解决粉霜的问题对于热(冷)封孔至今还没有找到理想的方法。无氟封闭剂的化学物质能相互协同抑制孔中反应产物向表面扩散,并抑制了粉霜在表面的生长。只要稳定剂量合适,可任意延长封闭时间,改变工艺参数,而不会出现粉霜。
3.6槽液的生产管理及生产成本
研究表明FFSS槽液具有如下性质:提高槽液温度、浓度、pH值及延长封孔时间可提高封孔质量而不会产生粉霜,除了pH值外,其他参数变化范围都很宽。操作工作可通过提高温度、补充槽液或延长封孔时间来实现合格的封孔。与氟镍低温封孔相比,FFSS操作非常灵活、方便。
生产厂家使用FFSS时,首先应根据本厂能源情况选择温度范围,随后确定浓度参数。平时生产时工人按当日产量补充封孔药剂。现场统计表明,40℃以下操作时,按2.5 kg/t补充;40℃~70℃时,按1.5~2.0kg/t添加;大于70℃时,按0.5~1.5kg/t补充。封孔液补充过多,有积累,稍微增加成本,但不会影响封孔;封孔液补充不足,可通过调整温度、时间参数实现合格封孔,也不会产生废品。技术人员可每周分析、调整一次,只要氧化工艺参数稳定(膜厚及孔结构不经常变动),根据产量补充槽液,便可维持正常生产。
无氟封孔剂的化工原料成本,主要是醋酸镍成本,一般为15元/kg,销售价格30元/kg。按上述不同温度下的消耗定额,生产
厂自己购化工原料配制封孔液,其最高成本为45元/t(<40℃操作);最低成本10元/t(>70℃操作)。
4结论
(1)铝合金阳极氧化膜封孔工艺如下:
封孔剂(FFSS) 3~15 g/L
封孔温度 >25 ℃
封孔速度 0.8~2.0µm/min
封孔速度决定于温度和浓度。
(2)该封孔剂可实现无粉霜封孔,封孔质量可达到ISO 3210优质标准。
(3)溶液成本低、易维护调整、无氟化物污染,明显地改善了工作环境。
