铝的硫酸除油法
发布者:网站管理员 发布时间:2014/4/17 15:58:53
铝的硫酸除油法
铝除油有各种方法，如表I-I
所示，铝建筑材料除油多采用表I-I
中的硫酸法．硫酸法的硫酸浓度为5～25%
．5%
以下将如何? 25%
以上又将怎样呢?
5%
以下也能脱脂，但是用低浓度硫酸对铝基体自然氧化膜和油污的溶解力低，因而除油时间需要很长。从生产率观点出发，选用5%
以下是不适当的。
硫酸浓度高达25%
以上也能脱脂，然而浓度高时粘度也随之增加，反而降低对铝的溶解力，除油时间将延长．此外浓度高除油后水洗时硫酸带出也多．所以，虽然硫酸浓度在5～25%
范围之外也能用于铝材的除油，但从工业生产观点出发，选用5～25%
的范围是适宜的。
硫酸除油的槽液温度60～80
℃．60
℃以下不行吗？80
℃以上不行吗？60
℃以下也能除油，但是除油时间很长，由化学反应速度理论可知；一般温度每升高10
℃，化学反应速度增加两倍，按此理论，室温和60
℃相比，除油速度相差16
倍．在80
℃以上除油，虽然除油能力强，然而将使铝材局部的化学抛光面产生过腐蚀而变得粗糙。此外，温度高，水份挥发，硫酸液会浓缩．所以工业上选择60～80
℃除油温度是最适当的。

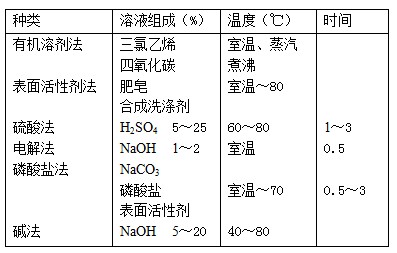

表1-1 铝的硫酸除油法
