6063铝合金着色钛锆转化膜结构和耐蚀性能的研究
6063铝合金着色钛锆转化膜结构
和耐蚀性能的研究
刘宁华,李文芳,杜军
(华南理工大学材料科学与工程学院,广州510641)
[摘要] 为了获得性能优异的有色钛锆转化膜层,利用正交试验确定了组分为六氟钛酸、六氟锆酸、含锰成膜剂和有机酸的6063铝合金转化处理液的较佳配方,并分析了转化膜的表面形貌、成分及耐蚀性能。分析结果表明:生成的转化膜为淡黄色,且均匀、连续:转化膜中含有钛、锆元素,其腐蚀电位和腐蚀电流密度比裸6063铝合金明显降低,说明钛锆转化膜可以更好地抑制铝合金的阴极反应,从而更有效地提高铝合金的耐蚀性能。
铬酸盐钝化是铝及铝合金表面化学转化处理中应用最为广泛的方法,但由于六价铬的剧毒性和不少法令中明确限制产品中铬的含量,使得铬酸盐处理工艺正逐渐被抛弃,无铬化处理技术越来越受到广泛重视。近年来,国内外对铝合金的无铬处理技术进行了大量研究,一些新的工艺应运而生,如钛锆钝化、稀土盐钝化、高锰酸盐钝化、钼酸盐钝化、锂酸盐钝化、单宁酸钝化、磷酸盐钝化、有机物钝化等,但目前尚无一种无铬化技术能够完全替代铬酸盐处理工艺。相对而言,钛或(和)锆的钝化工艺被认为是最有望替代铬酸盐钝化的方法。这种工艺所生成的膜层中主要含有锆钛盐、铝的氧化物、铝的氟化物及锆钛的配合物等。其优点在于操作简单,膜层耐蚀性能比较好且与有机聚合物的结合力强。但钛锆转化膜绝大部分是无色或淡蓝色,肉眼很难识别,生产中难以在线判断,从而限制了其在工业上的推广应用。文中利用正交试验,确定了转化处理液的较佳配方,在6063铝合金表面获得了性能优异的淡黄色转化膜。
1实验
1.1实验材料及方法
从6063铝合金挤压型材上截取试样,尺寸为30mm×30mm×3 mm,主要成分(质量分数)如下:Si 0.5%,Ti低于1.5%,Fe 0.7%,Cu低于0.23%,Mn 0.15%,Mg 1.0%,Cr低于0.2%,Zn低于0.25%,Al为余量。
试样的处理流程为:依次经耐水砂纸逐级打磨→自来水清洗→空气中干燥→碱蚀溶液(NaOH/Na2CO3水溶液)去除表面油污→蒸馏水清洗干净→酸洗溶液(HNO3/H3PO4/H2SO4水溶液)活化表面(直至表面均匀无污渍,呈现为光滑洁白的状态)→蒸馏水水洗→化学转化处理。

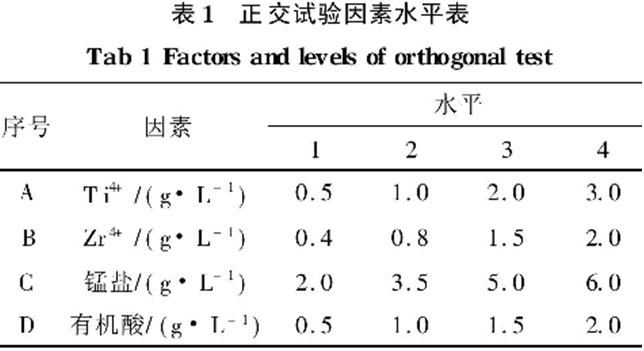

化学转化处理液组分为:六氟钛酸、六氟锆酸、含锰成膜剂、有机酸。将这4种组分作为4个因素,每个因素4水平进行正交试验L16(44),见表1。基于极差分析法,获得处理液的较佳配方,并利用该配方制备转化膜样品用于后续试验。
1.2转化膜厚度和附着力测量
膜厚采用PHYNIX Surfix-FNB型涡流测厚仪测量,测量时在试样正反面各取5个点,取平均值。

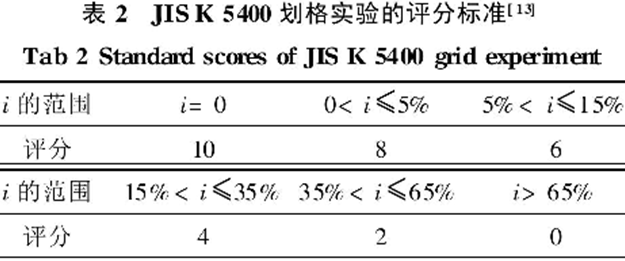

转化膜的附着力测试依照JIS K 5400标准进行,选用HGQ划格器划格,在划格的膜层上压粘玻璃纸胶带,再将胶带拉起,计算被剥离方格占全部方格的百分数i,根据表2评分。
1.3 电化学性能测试
电化学测试仪器为法国Bio-Logic公司生产的SP-150电化学工作站。测试介质为3.5%(质量分数)的NaCI溶液,采用三电极体系:参比电极为饱和甘汞电极(SCE);辅助电极为铂电极;工作电极为所测试样,试样暴露面积为1cm2,其余部位用环氧树脂封闭。极化曲线的扫描范围为-1.2~-0.5 V,扫描速率为0.5 mV/s。从极化曲线得出试样的腐蚀电流密度。
1.4化学转化膜的表面形貌和成分分析
用目测法观察试样表面宏观形貌,采用配备有能谱分析仪的LEO 1530 VP场发射扫描电镜(SEM)对试样进行微观形貌观察和成分分析。
2 实验结果及分析
2.1成膜配方优化

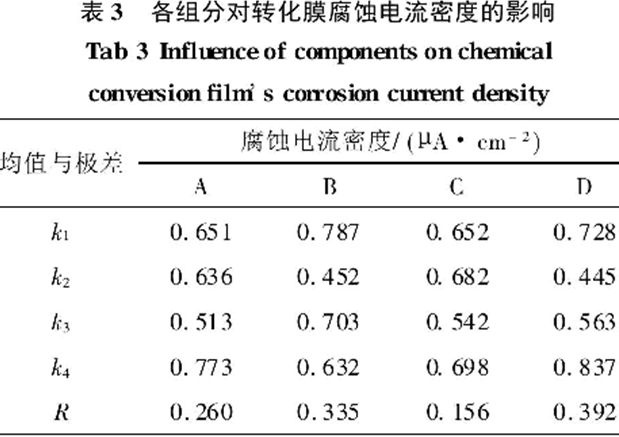

综合分析处理液组分对所得转化膜外观(包括色泽和均匀性)的影响,结果表明,六氟钛酸浓度对转化膜外观,特别是对颜色的影响最大。所得转化膜均为淡黄色,随着六氟钛酸浓度的不断增大,转化膜颜色逐渐变淡。处理液组分对转化膜腐蚀电流密度影响的极差分析见表3,分析数据可知,有机酸浓度对腐蚀电流密度的影响最大,六氟锆酸影响次之。综合考虑转化膜外观和腐蚀电流密度值,确定最优处理液配方为:Ti4+ 1.0 g/L,Zr4+ 0.8 g/L,锰盐5.0 g/L,有机酸1.0g/L。
采用优化配方制备转化膜,测得其厚度为2µm;附着力测试结果显示i< 5%,评分为8分,表明转化膜具有优良的附着性能。
2.2转化膜的形貌及成分分析

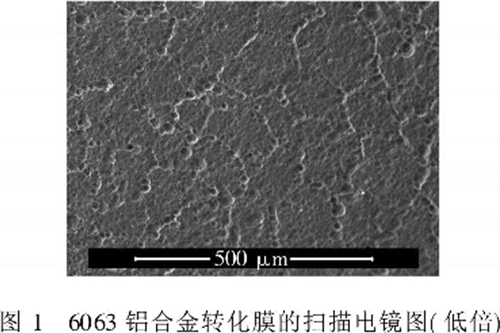

6063铝合金经优化配方的转化液处理后获得转化膜,图1是转化膜表面的低倍SEM微观结构图,图2为能谱图,图3为高倍SEM微观结构图。

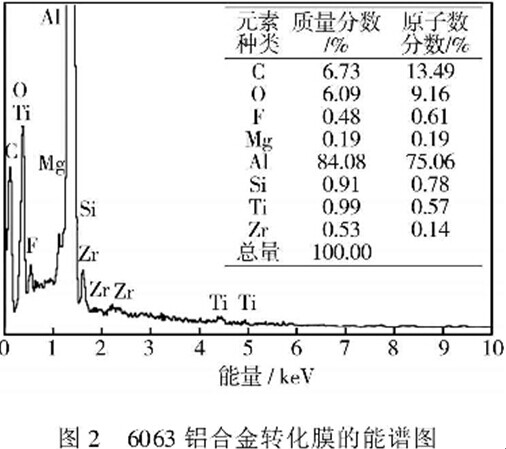

从图1和图2可以看出,转化膜均匀、连续,主要由C,O,F,Mg,Al,Si,Ti和Zr组成。图1中有一些凸起的区域,这是由于转化膜优先在晶界生长造成的。

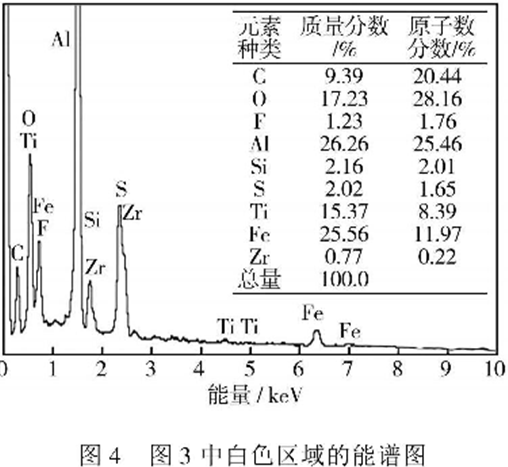

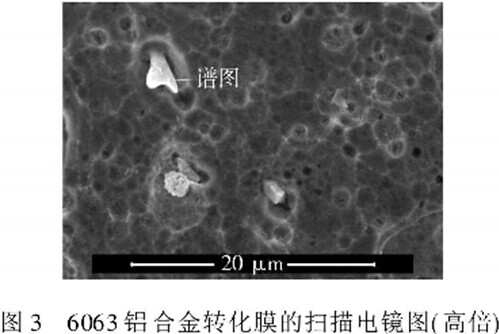

图3中可以看到一些不规则的白色区域,其对应的能谱图见图4。对比分析图2和图4可知,该白色区域内Si,Ti,Zr的含量明显提高,还出现了Fe元素。这是由于存在Al(Fe,Mn)Si金属间化合物,它在成膜过程中作为微阴极区域进行沉积反应,从而形成了Fe,Si,Ti,Zr的富集区。图3中还存在凹凸不平的区域,这是因为在前处理碱蚀时,由于铝合金中各相在强碱溶液中的反应活性不同,使得表面形成了凹凸不平的形貌,因而生成的转化膜也凹凸不平,但这有利于后续的喷涂处理。
2.3转化膜的电化学分析

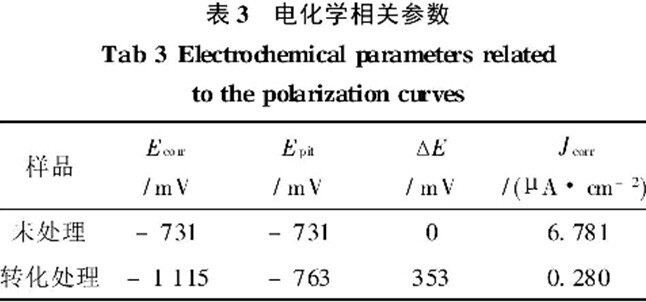

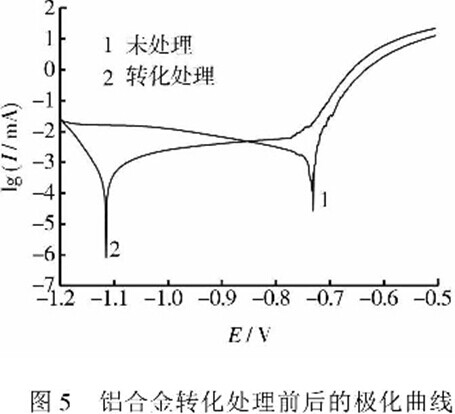

6063铝合金转化膜的极化曲线见图5,根据图5拟合出的电化学参数见表3。
分析表3的数据可知,未处理铝合金很容易发生腐蚀,且腐蚀速度很快。对于处理后的铝合金,其腐蚀电位比未处理铝合金有所降低,阴极反应加强,阳极反应减弱,较难发生腐蚀;阳极区有一较宽的钝化区,说明对局部腐蚀不敏感,点腐蚀很难发生;腐蚀速度很小,为未处理铝合金的1/24。此外,较宽的钝化区和较低的腐蚀电流密度还说明,铝合金表面沉积钛锆转化膜后,电极表面电子迁移和铝合金溶解更难发生,腐蚀过程受阻。以上分析表明,生成的转化膜能为铝合金表面提供较好的保护。
3结论
1)铝合金转化处理液的较佳配方为:Ti4+ 1.0 g/L,Zr4+ 0.8 g/L,锰盐5.0 g/L,有机酸1.0 g/L。六氟钛酸是转化膜外观的主要影响因素,有机酸是转化膜腐蚀电流密度的主要影响因素。
2)转化膜的能谱分析表明,钛和锆等元素己沉积在铝合金表面,且SEM图显示钛锆转化膜均匀、连续。
3)生成钛锆转化膜后,铝合金的腐蚀电流密度降低为未处理铝合金的1/24,腐蚀电位负移,钝化区变宽,说明转化膜具有良好的耐蚀性能。
